Structure 橋梁・構造物分野

事例紹介:橋梁計画及び設計

橋梁計画及び設計

橋梁は,道路・鉄道・河川・谷・海などを超えるために架けられる重要な土木構造物です。普段何気なく利用する小さな橋梁から観光名所や地域のシンボルとなるような大きな橋梁まで多種多様な形式の橋が日本全国に約70万橋あり,国民の生活には欠かせない役割を担っています。
橋梁計画では路線条件や交差物件などの外部的な諸条件の他,経済性・構造性・施工性・維持管理性・景観環境性から総合的に勘案して最もふさわしい橋梁形式や支間割を決定します。(橋梁予備設計)
橋梁形式や支間割が決定された後に,実際の工事に向けた詳細構造を構造解析によって設計し,図面作成及び数量算出などを行い施工計画を実施します。(橋梁詳細設計)

【主な業務内容】
・橋梁予備設計
・橋梁詳細設計
・構造解析
・施工計画,架設計画など

橋梁計画コンセプトに適合する最適な橋梁形式を提案します

新宮道路広角地区他橋梁予備設計業務 [近畿地方整備局]

輸送時間の短縮,緊急医療活動の支援,渋滞緩和による地域相互の振興と発展に寄与する他,台風等による土砂災害や南海トラフ地震等の地震災害時におけるネットワークを構築し,救命活動や地域振興支援を目的とした道路事業における橋梁予備設計について,様々な検討及び設計を行っています。
本橋は全長1,765mの連続高架橋であり,複雑に地形が変化し工事に支障となる交差物件が多数存在することから,最適な支間割について経済性・構造性・施工性・維持管理性・景観環境性の観点から総合的に比較検討をしています。
積極的な3次元モデルの作成により2次元図面では困難な景観検討及び周辺家屋への日照阻害の可視化など,地元住民へ配慮した橋梁形式の選定を行っています。

既存計画を精査し,ディテールまでにこだわった橋梁設計をめざします

紀の川左岸地区 かつらぎ工区(仮称 かつらぎ3工区2号橋)実施設計業務 [和歌山県]

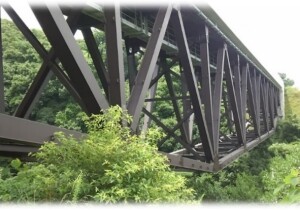

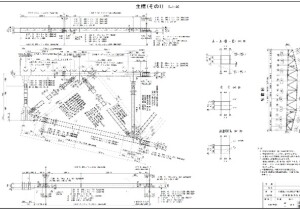

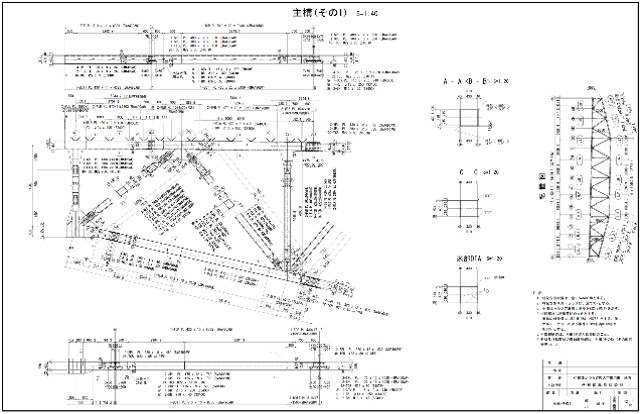

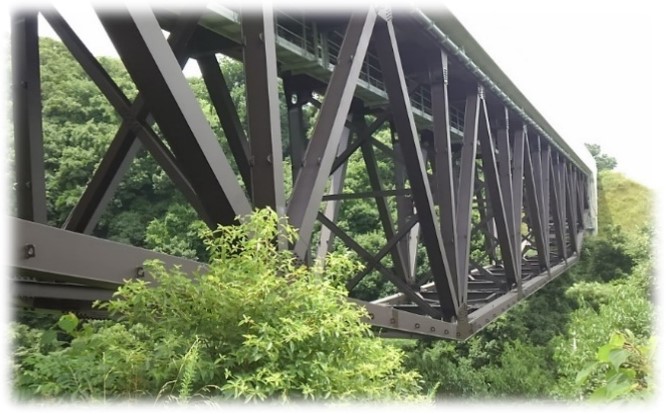

橋梁予備設計で決定された鋼単純トラス橋について,設計条件を整理した上で当初の橋梁形式を再度精査し実際の工事に向けた詳細構造を決定しています。その土地や環境に最もふさわしい橋梁を建設するために上部工形式を下路式トラスから経済性・構造性に優れる上路式トラスへと変更し,各種部材寸法に関してはミリ単位の細部にまでこだわった設計としています。 私たちは,鋼構造,プレストレストコンクリート,鉄筋コンクリート構造等さまざまな構造形式の橋の予備設計,詳細設計を行っています。 各種構造解析により構造物の安全性を確認するとともに,経済的かつ合理的に詳細構造を決定し,工事に必要となる設計図面等を作成します。

担当技術者から一言

橋は、土木構造物の中でも目立つものです。
また、橋には名前が付けられる場合が多いです。大阪で有名な戎橋は、「ひっかけ橋」という愛称まであります。名前がある土木構造物は以外と少ないと思います。名前があるだけで、親しみがわき、地域の人々に愛されている感がありますよね。
橋の計画や設計を通じて、地域の発展に貢献できるともに、「”○○橋”を設計したのは私だよ」と心の中で小さく自慢できることが、橋梁設計技術者の喜びだと思います。

主な業務実績

世界遺産に隣接する橋梁計画

本業務は,世界遺産(熊野川)に隣接して計画される高架橋の予備設計業務です。景観や環境保全に十分に配慮した計画が求められました。また、熊野川の氾濫に対する安全性についても十分な検討が必要でした。これらを踏まえて、設計VEの実施により、発注者の他、地元住民とも協働して橋梁計画を行いました。

斜材付π型PCラーメン橋の詳細設計

本業務は,高規格道路の建設に伴う地域分断を解消するためのオーバーブリッジ(斜材付π型ラーメン橋)の詳細設計業務です。大規模地震に対する安全性の検証として、時刻歴応答解析による動的解析を実施し、橋梁本体、基礎の耐震性の確認を行い、各種詳細構造を決定しました。

その他業務実績

  • 業務名
  • 発注者
  • 概要
業務名
一般県道宇太三茶屋線 橋梁予備設計委託(防災・安全交付金事業(南部・東部)他)
発注者
奈良県
概要

県道バイパス部の橋梁と市道との取り付け部の橋梁の橋梁予備設計業務

業務名
(都)西九条佐保線 大安寺西地区 (仮称)第2橋詳細設計委託((仮称)奈良IC周辺整備補助街路事業(都づくり)(臨時・特別))
発注者
奈良県
概要

(都)西九条佐保線の整備に伴い浄言寺川を横過する場所に新設する(仮称)第2橋(単純プレテン床版橋)の橋梁詳細設計業務

業務名
和歌山管内歩道等詳細設計他業務
発注者
国土交通省
概要

和歌川に架かる国道42号旭橋の下り線側に計画されている側道橋の橋梁予備設計業務
【技術提案受注】

業務名
一般国道168号 新天辻工区 第2号橋梁予備設計業務委託(地域連携道路事業(南部・東部・主プロ))
発注者
奈良県
概要

一般国道168号新天辻工区に計画されている第2号橋(橋長104m)の橋梁予備設計業務【技術提案受注】

業務名
一級河川 西除川 橋梁予備設計委託(草沢橋)
発注者
大阪府
概要

一級河川西除川に架かる橋梁(草沢橋)において、河川改修に併せて橋梁拡幅工事を実施するための橋梁拡幅予備設計業務

業務名
すさみ串本道路小河谷川橋詳細設計業務
発注者
国土交通省
概要

一般国道42号すさみ串本道路において小河谷川を渡河する箇所に計画されている橋梁(鋼単純少数I桁橋)の橋梁詳細設計業務

業務名
大宮峰山道路第四高架橋予備設計業務
発注者
国土交通省
概要

一般国道312号大宮峰山道路(第1種第3級)が府道久住河辺線,大谷川,市道上ノ越線と交差する箇所に計画されている第四高架橋の橋梁予備設計業務【技術提案受注】

業務名
道路改良工事(電源交付金)設計業務委託石山29-3
発注者
福井県
概要

大飯郡おおい町石山地区における主要地方道坂本高浜線の橋梁(単純箱桁橋(L=36.4m)の橋梁詳細設計業務

業務名
福知山道路構造物詳細他設計業務
発注者
国土交通省
概要

国道9号の4車線化及び主要な立体交差点の立体化を行う福知山道路事業において一級河川弘法川に架かる橋梁(単純プレテン床版橋)の橋梁詳細設計業務
