補修補強計画及び設計

日本の橋梁は老朽化が進む一方、近年は大規模地震への備えや車両の大型化など、求められる性能も高まっています。そのため、既設橋梁を適切に補修・補強し、安全性や耐久性を確保することが重要となっています。
私たちは、橋梁の長寿命化や安全・安心の確保に向けた補修設計をはじめ、大規模地震に備えた耐震補強設計や車両大型化に対応した補強設計などに取り組んでいます。

・橋梁補修設計
・耐震補強設計
・車両大型化対策設計　など

長寿命化・ライフサイクルコストに配慮した補修設計をめざしています

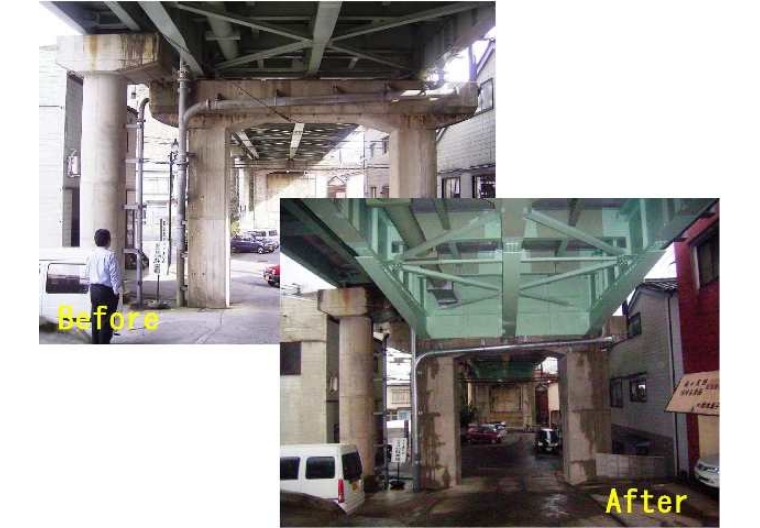

構造物には、多様な要因により、ひび割れや腐食などの損傷や劣化が生じます。このような損傷や劣化に対する補修は、その原因を見極めることが重要となります。
私たちは、損傷や劣化の原因の追究や劣化予測等を行ったうえで、最適な補修工法の提案、補修設計を実施しています。

鋼床版の疲労亀裂に対する補修設計

本業務では、重交通路線に架かる既設鋼床版桁に発生した疲労亀裂に対する補修工法の検討および補修詳細設計を実施しました。

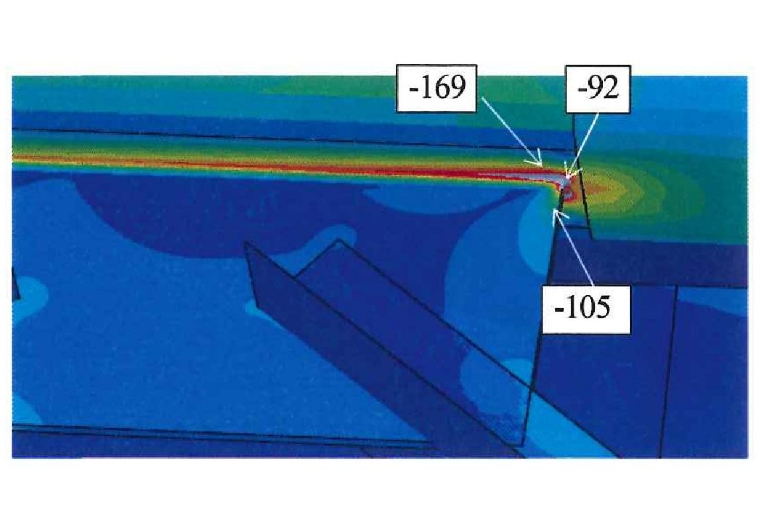

補修工法の検討では、FEM解析により補修工法の有効性を確認するとともに、大学研究機関からのアドバイスを受けながら、最適な補修工法を決定しました。

一面鋼板補強によるRC柱の耐震補強工法の開発

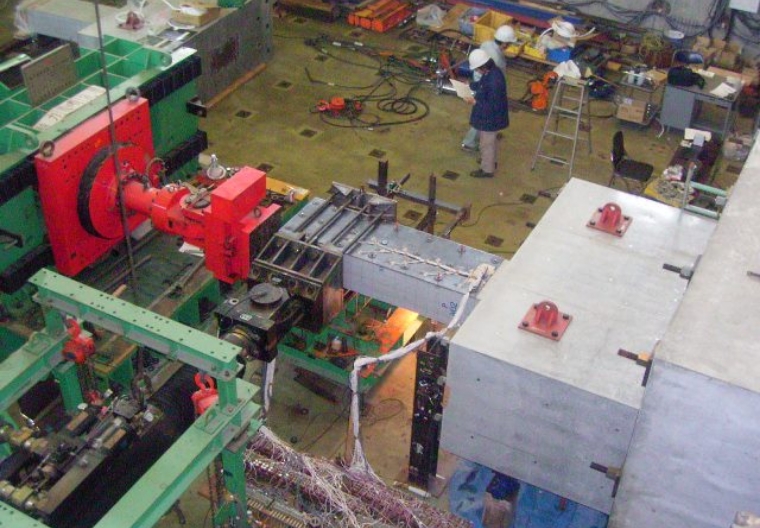

本業務は、一般的な耐震補強工法が採用できないRC橋脚柱の補強工法としての一面鋼板補強による補強効果を解析および大型模型実験により確認を行いました。また、解析結果や実験結果を踏まえて、実構造物に適用するための検討およびその設計を実施しました。

RC連続ラーメン橋の耐震補強設計

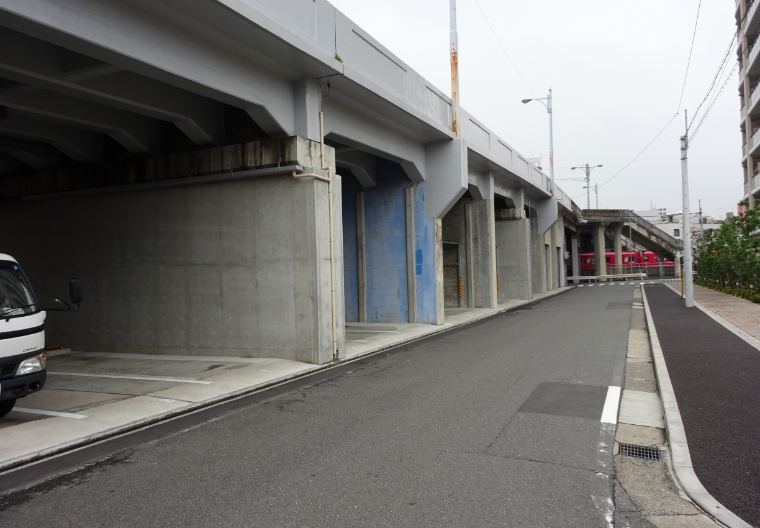

本業務は、既設高架橋(RCラーメン構造)の耐震性向上を目指して耐震補強詳細設計を実施しました。
本橋梁の高架下空間は、倉庫や駐輪・駐車場として利用されていたため、補強部材による空間縮小を最小限となるような補強工法の提案を行い設計を実施しました。

その他業務実績

業務名	発注者	概要

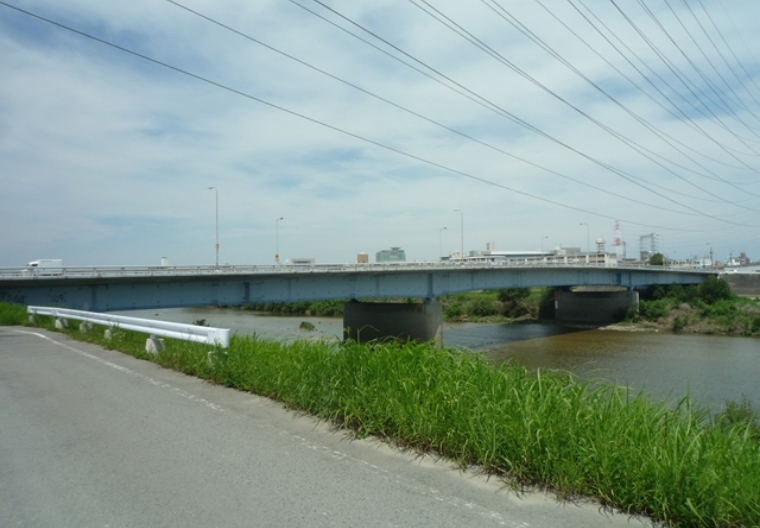

一般国道 170号　新小路橋床版拡幅詳細設計委託(その２)	大阪府	一般国道１７０号(上川バイパス)と接続する交差点部において、上下線分離構造の既設橋梁部(鋼単純合成５主鈑桁橋(上下線とも))に付加車線を設置するために対応可能な方法を検討し、工事発注に必要な図面・報告書等を作成することを目的として、床版拡幅設計を行いました。

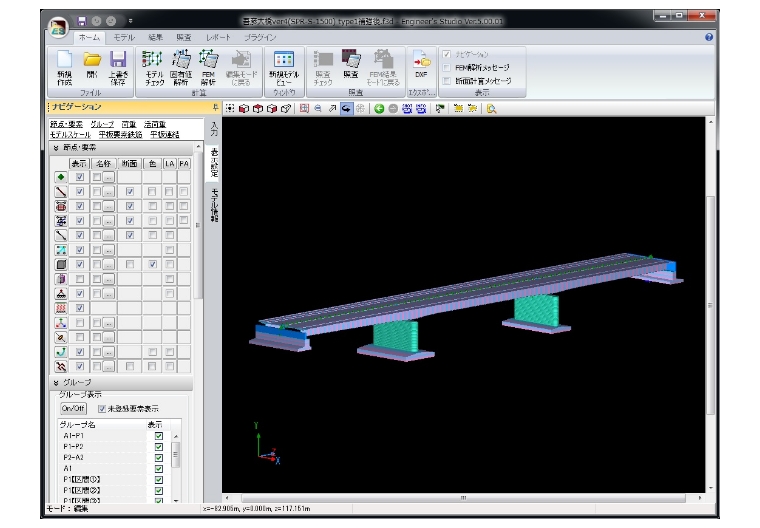

六甲北有料道路　柳谷第２橋（北行）他２橋橋梁耐震補強詳細設計業務	神戸市道路公社	神戸市道路公社が管理する六甲有料道路に架かる柳谷第２橋(北行)、柳谷第２橋(南行)、善入上橋、西唐櫃橋、唐櫃第１橋について、最新の基準に基づき、構造特性、施工性、経済性、維持管理性などの観点から最適な補修設計、耐震補強設計を行いました。
田代上朝宮線（杖立橋他）補助道路修繕設計業務委託	滋賀県	滋賀県甲賀土木事務所が管理する田代上朝宮線の甲賀市信楽町における無名橋、杖立橋、近江の谷橋について、外観変状調査の他、詳細調査(圧縮強度試験、中性化試験、塩化物含有量試験、塗膜分析試験)を実施したうえで、橋梁補修設計を行いました。
橋梁改良補修設計業務委託	大阪市	大阪市が管理する新大阪駅跨線橋、加島大橋、嬉ヶ崎橋右岸・左岸取付高架橋、茨田大宮13号橋、天神橋、難波津橋、緑橋跨道橋、汐見橋について、補修設計を行いました。
国道9号他構造物補修設計業務	国土交通省	本業務は、豊岡河川国道事務所管内における橋梁(９橋)、横断歩道橋(１橋)、大型カルバート(７基)、門型標識(１箇所)について、工事発注に必要な図面・報告書等を作成することを目的として、既存資料を基に各損傷箇所における補修対策の設計を行いました。
一般国道１６９号田戸１号橋・田戸２号橋橋梁補修・耐震補強設計業務委託	奈良県	奈良県五條土木事務所が管理する一般国道169号の田戸1号橋、田戸2号橋の2橋について、最新の基準に基づき、構造特性、施工性、経済性、維持管理性などの観点から最適な補修設計、耐震補強設計を行いました。
戎橋(戎島)ほか3橋補修ほか詳細設計業務	堺市	堺市が管理する戎橋、大浜中町歩道橋、英彰歩道橋、三宝歩道橋の４橋について、耐震補強及び補修に係る工事を実施するための調査を行ったうえで、橋梁補修詳細設計及び耐震補強詳細設計を行いました。
一般国道42号(汐合大橋)橋梁耐震補強設計業務委託	三重県	三重県伊勢建設事務所が管理する一般国道４２号の汐合大橋について、既存資料や現地調査等を踏まえて既設橋梁の耐震性能を把握し、耐震対策工法検討、耐震補強設計を行いました。
(一)大柳仁豊野線他仁豊野橋他2橋橋梁耐震補強設計業務委託	兵庫県	兵庫県中播磨県民局姫路土木事務所が管理する仁豊野橋及び中津橋について、最新の基準図書に基づいて耐震性能を照査し、性能が不足する部位に対して補強工法検討を行いました。
橋梁補修工事(防災･安全交付金) 調査設計業務委託	福井県	福井県奥越土木事務所が管理する一般国道１５８号の野尻橋について、過年度に実施された橋梁点検結果を踏まえて、橋梁補修工事に必要な現地調査および補修設計を実施しました。
矢田横断歩道橋補修設計業務委託	名古屋市	名古屋市が管理する矢田横断歩道橋について、過年度点検で確認された損傷に対する補修設計等を行い、工事施工に必要となる図面・数量計算書等の作成を行いました。
一般国道173号天王大橋耐震補強設計委託	大阪府	一般国道１７３号の天王大橋について、耐震補強、橋梁補修の詳細設計を実施しました。なお、上部構造の耐震補強は、免震支承への取替およびせん断パネル型ダンパーの設置による全体系の耐震補強を実施し、中間橋脚の柱補強は、現地施工条件より炭素繊維巻立てによる補強工法を採用しました。
兵庫国道事務所管内橋梁耐震補強設計業務	国土交通省	国道２号武庫大橋、国道１７５天神南橋(上・下)について、耐震性能を確保することを目的として耐震補強詳細設計を実施しました。また、南海トラフ巨大地震道路啓開計画の作成、国道２号若宮橋架け替え工事による阪神高速道路への近接施工影響検討を併せて実施しました。
